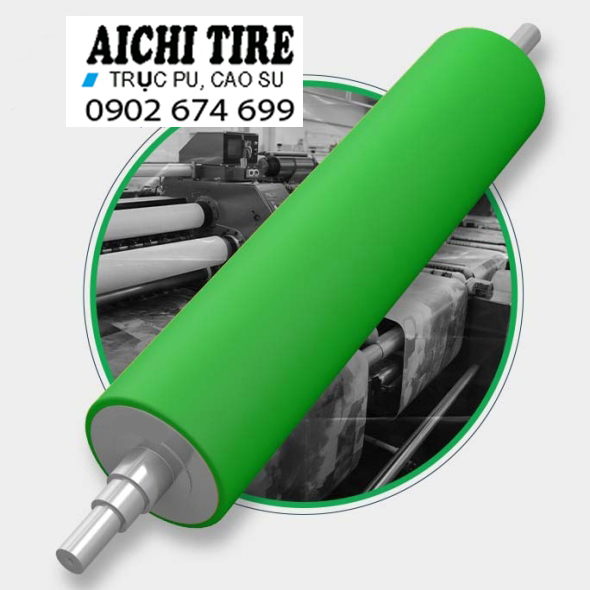

Trục con lăn máy cán màng

Trục Con Lăn Máy Cán Màng: Linh Hồn Quyết Định Chất Lượng Sản Phẩm

Trong ngành in ấn và bao bì, máy cán màng đóng vai trò thiết yếu để nâng cao tính thẩm mỹ, độ bền và khả năng bảo vệ cho sản phẩm in. Trái tim của máy cán màng chính là hệ thống trục con lăn, một bộ phận tưởng chừng đơn giản nhưng lại quyết định trực tiếp đến chất lượng, độ chính xác và hiệu suất của toàn bộ quá trình cán màng. Việc hiểu rõ về cấu tạo, chức năng, các loại vật liệu và yêu cầu kỹ thuật của trục con lăn máy cán màng là vô cùng quan trọng đối với mọi nhà sản xuất và người sử dụng.

Bài viết này sẽ đi sâu vào phân tích vai trò, đặc điểm kỹ thuật, các loại trục con lăn phổ biến và những yếu tố then chốt cần quan tâm để đảm bảo trục con lăn máy cán màng hoạt động tối ưu, mang lại sản phẩm chất lượng cao.

1. Trục Con Lăn Máy Cán Màng: Chức Năng Và Tầm Quan Trọng

Máy cán màng hoạt động dựa trên nguyên lý ép dán màng nhựa (OPP, PET, PVC, BOPP…) lên bề mặt vật liệu in (giấy, carton…). Hệ thống trục con lăn đảm nhiệm các chức năng chính sau:

• Ép dán màng và vật liệu in: Đây là chức năng cốt lõi. Hai hoặc nhiều con lăn (thường là một con lăn nhiệt và một con lăn ép) tạo ra lực ép cần thiết để dán chặt màng lên bề mặt vật liệu in, loại bỏ bọt khí và đảm bảo độ bám dính.
• Truyền nhiệt (đối với cán màng nhiệt): Con lăn nhiệt (heated roller) có nhiệm vụ gia nhiệt màng và keo (trên màng hoặc trên vật liệu in) để kích hoạt quá trình dán. Nhiệt độ phải được kiểm soát chính xác và đồng đều trên toàn bộ chiều dài trục.
• Dẫn hướng và kiểm soát lực căng: Các con lăn dẫn hướng đảm bảo màng và vật liệu in đi đúng quỹ đạo, duy trì lực căng phù hợp để tránh nhăn, rách hoặc lệch vị trí.
• Tạo áp lực đồng đều: Bề mặt trục phải có độ chính xác cao về độ tròn, độ thẳng và độ nhẵn để đảm bảo áp lực ép được phân bổ đều khắp chiều rộng màng, tránh các lỗi như bọt khí, sọc hoặc dán không đều.
• Vận chuyển vật liệu: Đẩy vật liệu in và màng đi qua khu vực ép với tốc độ ổn định.

Với những chức năng này, trục con lăn có thể ví như “linh hồn” của máy cán màng, quyết định trực tiếp đến độ bền, độ bám dính, độ trong suốt và tính thẩm mỹ của sản phẩm cán màng.

2. Cấu Tạo Và Các Loại Trục Con Lăn Phổ Biến

Trục con lăn máy cán màng thường có cấu tạo chung gồm phần thân (cylindrical body) và phần trục gá (shaft/journals) ở hai đầu để lắp vào bạc đạn và hệ thống truyền động. Tuy nhiên, chúng có thể được phân loại dựa trên chức năng và vật liệu bề mặt:

2.1. Phân Loại Theo Chức Năng:

• Trục cán nhiệt (Heated Roller):
  • Thường là con lăn chính, được làm nóng bằng điện trở hoặc dầu nhiệt tuần hoàn bên trong.
  • Bề mặt thường được mạ Crom cứng hoặc bọc Silicon/Cao su chịu nhiệt.
  • Yêu cầu kiểm soát nhiệt độ chính xác và đồng đều.

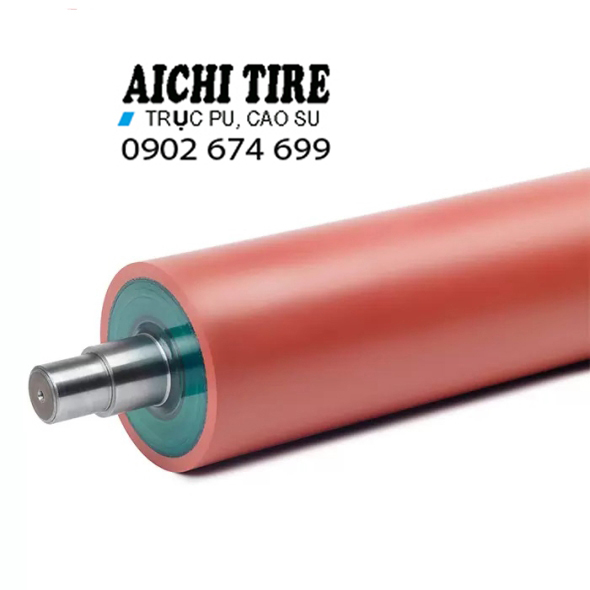

• Trục ép/Trục cao su (Pressure Roller / Rubber Roller):
  • Hoạt động cùng với trục cán nhiệt để tạo lực ép.
  • Bề mặt thường được bọc cao su hoặc Silicon có độ đàn hồi nhất định để tạo áp lực đồng đều và tránh làm hỏng bề mặt vật liệu in.
• Trục dẫn hướng (Idler/Guide Roller):
  • Đảm nhiệm chức năng dẫn hướng màng và vật liệu in.
  • Thường là trục bằng kim loại (thép không gỉ, nhôm) hoặc bọc lớp chống dính.

2.2. Phân Loại Theo Vật Liệu Bề Mặt:

• Trục mạ Crom cứng (Hard Chrome Plated Roller):
  • Ưu điểm: Bề mặt rất cứng, chống mài mòn tuyệt vời, độ bền cao, chống dính tốt ở nhiệt độ cao. Dễ vệ sinh.
  • Nhược điểm: Dễ bị trầy xước nếu va chạm với vật cứng, giá thành cao hơn.
  • Ứng dụng: Thường dùng cho trục cán nhiệt chính, yêu cầu độ chính xác và độ bền bề mặt cao.
• Trục bọc Silicon (Silicon Rubber Roller):
  • Ưu điểm: Khả năng chịu nhiệt tốt, chống dính tuyệt vời, độ đàn hồi giúp tạo áp lực đồng đều và bù đắp sai số nhỏ trên bề mặt vật liệu in, không gây trầy xước bề mặt in.
  • Nhược điểm: Độ bền cơ học kém hơn Crom, có thể bị biến dạng dưới áp lực quá lớn hoặc nhiệt độ quá cao trong thời gian dài, giá thành cao.
  • Ứng dụng: Phổ biến cho trục ép, trục dẫn hướng (đặc biệt khi vật liệu in dễ bị trầy xước).

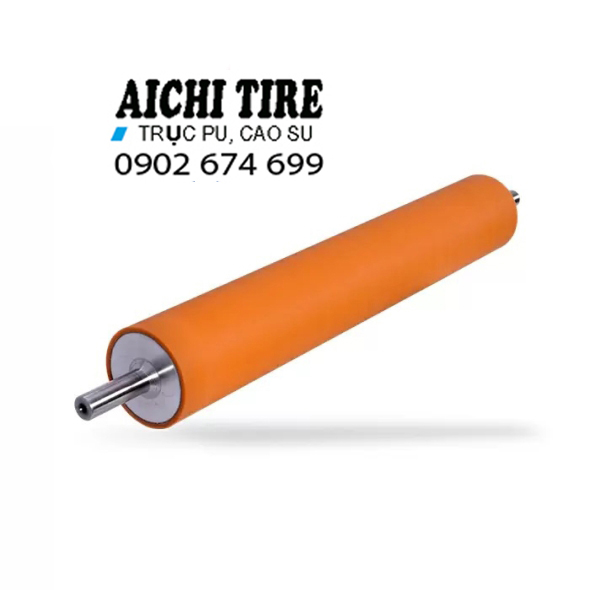

• Trục bọc Cao su (Rubber Roller):
  • Ưu điểm: Tương tự Silicon nhưng khả năng chịu nhiệt và chống dính kém hơn một chút. Đa dạng độ cứng.
  • Nhược điểm: Độ bền không cao bằng Crom hoặc Silicon, có thể bị chai cứng hoặc nứt sau một thời gian sử dụng.
  • Ứng dụng: Trục ép, trục dẫn hướng cho các loại màng và vật liệu in cơ bản.
• Trục thép không gỉ/Nhôm (Stainless Steel/Aluminum Roller):
  • Ưu điểm: Chống ăn mòn tốt, nhẹ (đặc biệt là nhôm), giá thành tương đối.
  • Nhược điểm: Không có khả năng chống dính hoặc giảm chấn, không chịu nhiệt cao bằng trục Crom.
  • Ứng dụng: Trục dẫn hướng, trục căng.

3. Yêu Cầu Kỹ Thuật Quan Trọng Đối Với Trục Con Lăn Máy Cán Màng

Để đảm bảo trục con lăn hoạt động hiệu quả và sản phẩm cán màng đạt chất lượng cao, các yêu cầu kỹ thuật sau là cực kỳ quan trọng:

• Độ chính xác kích thước:
  • Đường kính và chiều dài: Phải được gia công chính xác tuyệt đối theo thiết kế máy.
  • Độ tròn (Roundness): Trục phải có độ tròn gần như hoàn hảo để đảm bảo áp lực ép đồng đều trên toàn bộ chiều dài, tránh hiện tượng cán không đều hoặc bọt khí.
  • Độ thẳng (Straightness/Runout): Trục phải thẳng tuyệt đối, không cong vênh, để đảm bảo màng và vật liệu in được dẫn qua đều, không bị nhăn hay lệch.
• Độ nhẵn bề mặt (Surface Roughness): Bề mặt trục phải cực kỳ nhẵn (độ nhám thấp) để tránh làm hỏng màng và vật liệu in, đồng thời đảm bảo độ bám dính tốt.
• Độ cứng bề mặt: Đặc biệt quan trọng với trục mạ Crom, giúp chống mài mòn và trầy xước.
• Khả năng chịu nhiệt: Đối với trục nhiệt, vật liệu phải có khả năng chịu nhiệt độ cao và truyền nhiệt đều.
• Độ bám dính lớp bọc (đối với trục bọc Silicon/Cao su): Lớp bọc phải được liên kết chặt chẽ với lõi trục, không bị bong tróc hay phồng rộp dưới tác động của nhiệt độ và áp lực.
• Độ cân bằng động (Dynamic Balancing): Trục con lăn, đặc biệt là các trục lớn và quay ở tốc độ cao, cần được cân bằng động chính xác để tránh rung động, gây tiếng ồn và ảnh hưởng đến chất lượng cán.
• Vật liệu chống ăn mòn: Nếu máy hoạt động trong môi trường ẩm ướt hoặc tiếp xúc với hóa chất, cần sử dụng vật liệu chống ăn mòn (như thép không gỉ) cho trục.

4. Bảo Trì Và Phục Hồi Trục Con Lăn Máy Cán Màng

Mặc dù được chế tạo với độ bền cao, trục con lăn vẫn cần được bảo trì định kỳ và phục hồi khi cần thiết:

• Kiểm tra thường xuyên: Định kỳ kiểm tra bề mặt trục xem có bị trầy xước, mòn, bám bẩn hoặc biến dạng không.
• Vệ sinh sạch sẽ: Loại bỏ keo thừa, bụi bẩn bám trên bề mặt trục để đảm bảo hiệu quả cán.
• Bảo dưỡng bạc đạn: Bôi trơn hoặc thay thế bạc đạn định kỳ để đảm bảo trục quay trơn tru.
• Phục hồi bề mặt: Khi bề mặt trục bị mòn hoặc hư hỏng, có thể thực hiện các biện pháp phục hồi như:
  • Mạ lại Crom: Đối với trục mạ Crom.
  • Bọc lại Silicon/Cao su: Đối với trục bọc vật liệu đàn hồi.
  • Đánh bóng lại: Đối với các vết xước nhỏ trên bề mặt kim loại.
• Kiểm tra độ cân bằng động định kỳ: Đảm bảo trục không bị mất cân bằng sau thời gian sử dụng.

Kết Luận

Trục con lăn máy cán màng là một bộ phận cốt yếu, có ảnh hưởng trực tiếp đến chất lượng sản phẩm và hiệu quả sản xuất. Việc lựa chọn loại trục phù hợp, đảm bảo các yêu cầu kỹ thuật nghiêm ngặt và thực hiện bảo trì định kỳ sẽ giúp máy cán màng của bạn hoạt động ổn định, mang lại những sản phẩm in ấn và bao bì chất lượng cao, đáp ứng mọi yêu cầu khắt khe của thị trường. Đầu tư vào trục con lăn chất lượng chính là đầu tư vào năng suất và uy tín của doanh nghiệp bạn.
