Con Lăn hàn bồn Pu

Con Lăn Hàn Bồn PU: Giải Pháp Tối Ưu Cho Hiệu Suất Và Chất Lượng Mối Hàn Bồn Bể

Trong ngành công nghiệp chế tạo bồn bể, silo, ống lớn và các kết cấu hình trụ, quá trình hàn là bước then chốt quyết định chất lượng và độ bền của sản phẩm. Để đảm bảo mối hàn đạt tiêu chuẩn cao, đồng đều và tiết kiệm thời gian, việc sử dụng các thiết bị hỗ trợ chuyên dụng là không thể thiếu. Trong số đó, con lăn hàn bồn (Tank Welding Rollers) đóng vai trò trung tâm, giúp xoay và định vị phôi hàn một cách chính xác. Đặc biệt, con lăn hàn bồn bọc PU (Polyurethane) đã trở thành lựa chọn hàng đầu nhờ khả năng kết hợp vượt trội giữa độ bền, khả năng chịu tải, bảo vệ bề mặt phôi và tối ưu hóa hiệu quả hàn.

Bài viết này sẽ đi sâu vào phân tích vai trò, đặc điểm cấu tạo, những lợi ích nổi bật của con lăn hàn bồn bọc PU, các yếu tố cần cân nhắc khi lựa chọn, cũng như các ứng dụng lý tưởng trong ngành chế tạo bồn bể và kết cấu kim loại.

1. Con Lăn Hàn Bồn: Nền Tảng Của Quá Trình Hàn Tự Động Hóa

Con lăn hàn bồn (Welding Rotator / Tank Turning Rolls / Welding Positioner) là thiết bị cơ khí được sử dụng để xoay các kết cấu hình trụ (bồn, bể, ống, silo, cọc thép, v.v.) trong quá trình hàn. Chúng có thể là loại tự hành (self-propelled) hoặc không tự hành (idler) và thường hoạt động theo cặp hoặc nhiều cặp để đỡ và quay phôi.

Vai trò chính của con lăn hàn bồn:

Xoay phôi liên tục: Giúp thợ hàn hoặc đầu hàn tự động có thể thực hiện mối hàn chu vi (circumferential weld) một cách liên tục, đều đặn mà không cần dừng lại điều chỉnh.
Định vị chính xác: Giữ phôi ở vị trí tối ưu cho quá trình hàn (ví dụ: hàn phẳng 1G/1F), giúp kiểm soát vũng hàn tốt hơn và đạt được chất lượng mối hàn cao hơn.
Tăng năng suất: Giảm thời gian chuẩn bị và di chuyển phôi, cho phép hàn nhanh hơn và hiệu quả hơn.
Cải thiện an toàn: Giảm thiểu sự can thiệp thủ công vào phôi lớn, nặng, giảm nguy cơ tai nạn lao động.
Nâng cao chất lượng mối hàn: Đảm bảo mối hàn đều, ít khuyết tật hơn nhờ tốc độ và vị trí hàn ổn định.

Trong các thành phần của con lăn hàn bồn, bánh xe con lăn (roller wheels) là bộ phận trực tiếp tiếp xúc với phôi. Chính vì vậy, vật liệu và chất lượng của bánh xe này cực kỳ quan trọng, và PU đã chứng minh được ưu thế vượt trội.

2. Polyurethane (PU): Vật Liệu Tối Ưu Cho Bánh Xe Con Lăn Hàn Bồn

Polyurethane (PU) là một loại polymer tổng hợp đặc biệt, được tạo thành từ phản ứng hóa học của isocyanate và polyol. PU nổi tiếng với sự kết hợp độc đáo giữa các đặc tính của nhựa và cao su, mang lại nhiều ưu điểm vượt trội khi sử dụng làm vật liệu bọc ngoài cho bánh xe con lăn hàn bồn:

Độ bền cơ học cao: PU có độ cứng và độ đàn hồi tốt, chịu được lực nén, lực cắt và lực xé rách cao, giúp bánh xe bền bỉ dưới tải trọng lớn của bồn bể.
Chống mài mòn vượt trội: Khả năng chống mài mòn của PU cao hơn nhiều lần so với cao su thông thường, kéo dài tuổi thọ bánh xe ngay cả khi tiếp xúc với các bề mặt kim loại thô ráp.
Khả năng chịu tải lớn: PU có thể chịu được tải trọng rất nặng mà không bị biến dạng vĩnh viễn, đảm bảo sự ổn định và an toàn khi đỡ và xoay các kết cấu lớn.
Bảo vệ bề mặt phôi: Đây là một ưu điểm cực kỳ quan trọng. Lớp PU có tính đàn hồi, mềm dẻo hơn kim loại, giúp chống trầy xước, móp méo hoặc làm hỏng bề mặt của bồn bể (đặc biệt là bồn đã được sơn lót hoặc làm từ vật liệu nhạy cảm).
Độ bám tốt và chống trượt: Bề mặt PU tạo ma sát phù hợp với bề mặt kim loại, giúp phôi được giữ và xoay ổn định, không bị trượt trong quá trình hàn.
Giảm chấn và giảm tiếng ồn: Nhờ tính đàn hồi, PU giúp hấp thụ rung động trong quá trình xoay, giảm tiếng ồn phát ra, tạo môi trường làm việc êm ái hơn.
Kháng hóa chất, dầu mỡ: PU có khả năng chống lại sự ăn mòn của nhiều loại hóa chất công nghiệp, dầu mỡ, kéo dài tuổi thọ trong môi trường nhà máy.

Nhờ những đặc tính này, con lăn hàn bồn bọc PU đã trở thành lựa chọn ưu tiên so với con lăn thép hoặc con lăn cao su thông thường.

3. Cấu Tạo Của Con Lăn Hàn Bồn Bọc PU

Cấu tạo của một bộ con lăn hàn bồn bọc PU điển hình bao gồm:

Khung đỡ (Base Frame): Cấu trúc thép vững chắc, chịu tải trọng toàn bộ của bồn bể và các bánh xe. Khung này thường được thiết kế để có thể điều chỉnh khoảng cách giữa các bánh xe để phù hợp với đường kính phôi khác nhau.

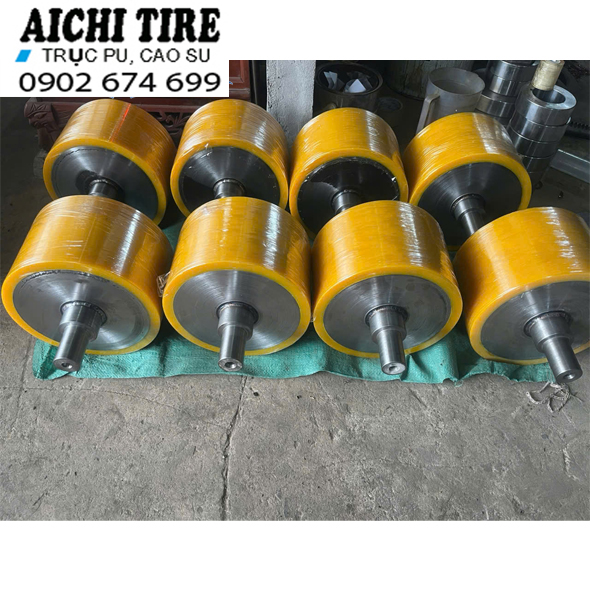

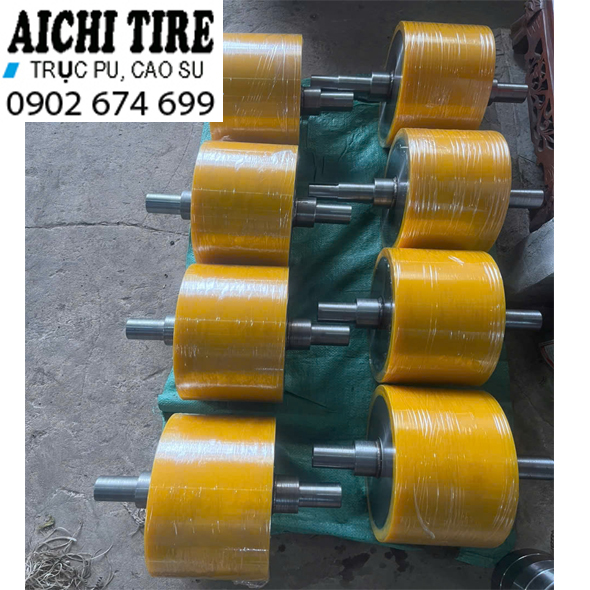

Bánh xe con lăn (Roller Wheels): Đây là bộ phận cốt lõi, bao gồm:
- Lớp PU bên ngoài: Lớp polyurethane chất lượng cao, được đúc hoặc ép bọc chặt vào lõi bánh xe. Chất lượng của lớp PU này (độ cứng Shore, độ bền kéo, công nghệ bọc) quyết định trực tiếp đến hiệu suất và tuổi thọ.
- Lõi bánh xe (Wheel Core): Phần khung cứng bên trong lớp PU, chịu lực chính. Thường làm từ gang đúc, thép, hoặc nhôm tùy theo yêu cầu về tải trọng và môi trường.
Trục bánh xe (Axle/Shaft): Nối các bánh xe với khung đỡ, thường làm từ thép cường độ cao, được gia công chính xác.
Bạc đạn (Bearings): Là các vòng bi chịu tải nặng, được lắp đặt trong lõi bánh xe, giúp bánh xe quay trơn tru. Thường là bạc đạn côn hoặc bạc đạn cầu chịu tải trọng hướng tâm và hướng trục.
Hệ thống truyền động (Driving System) – Đối với con lăn tự hành:
- Động cơ điện (Electric Motor): Cung cấp lực quay.
- Hộp giảm tốc (Gearbox): Giảm tốc độ quay và tăng mô-men xoắn.
- Hệ thống điều khiển (Control System): Bao gồm biến tần (VFD) để điều chỉnh tốc độ quay chính xác, bảng điều khiển từ xa, và các tính năng an toàn.
Cơ cấu điều chỉnh (Adjusting Mechanism): Cho phép điều chỉnh khoảng cách giữa các cặp bánh xe để phù hợp với các đường kính bồn khác nhau. Có thể là điều chỉnh bằng tay hoặc tự động bằng thủy lực/điện.

4. Lợi Ích Vượt Trội Của Con Lăn Hàn Bồn Bọc PU

Việc sử dụng con lăn hàn bồn bọc PU mang lại nhiều lợi ích đáng kể cho quá trình chế tạo bồn bể:

Bảo Vệ Bề Mặt Phôi Kim Loại: Đây là lợi ích then chốt. Lớp PU mềm dẻo hơn kim loại, ngăn ngừa trầy xước, móp méo hoặc hư hại lớp sơn lót trên bồn bể trong quá trình xoay. Điều này đặc biệt quan trọng với các bồn inox hoặc bồn có yêu cầu bề mặt cao.
Tăng Cường Chất Lượng Mối Hàn: Bánh xe PU giúp phôi được giữ và xoay ổn định, không bị trượt, đảm bảo tốc độ và vị trí hàn nhất quán. Điều này dẫn đến mối hàn đều hơn, ít khuyết tật hơn (như rỗ khí, chảy xệ), giảm thiểu công đoạn làm lại.
Nâng Cao Hiệu Suất Và Năng Suất:
- Giảm thời gian chuẩn bị và định vị phôi.
- Cho phép hàn liên tục các mối hàn chu vi.
- Giảm thiểu thời gian ngừng máy do hư hỏng hoặc điều chỉnh.
- Tối ưu hóa việc sử dụng các máy hàn tự động.
Kéo Dài Tuổi Thọ Thiết Bị: Khả năng chống mài mòn và chịu tải của PU giúp bánh xe có tuổi thọ dài hơn nhiều so với cao su thông thường, giảm tần suất thay thế và chi phí bảo trì.
Giảm Tiếng Ồn Và Rung Động: Lớp PU hấp thụ sốc và rung động tốt, giúp quá trình xoay phôi êm ái hơn, giảm tiếng ồn đáng kể trong nhà xưởng, tạo môi trường làm việc thoải mái hơn.
Đa Dạng Ứng Dụng: Phù hợp để đỡ và xoay nhiều loại kết cấu hình trụ khác nhau, từ thép cacbon, thép không gỉ đến hợp kim đặc biệt.
Khả Năng Chịu Tải Lớn: Các hệ thống con lăn hàn bồn bọc PU có thể được thiết kế để chịu tải từ vài tấn đến hàng trăm tấn.

5. Các Yếu Tố Cần Cân Nhắc Khi Lựa Chọn Con Lăn Hàn Bồn Bọc PU

Để lựa chọn được hệ thống con lăn hàn bồn bọc PU phù hợp nhất, bạn cần xem xét kỹ lưỡng các yếu tố sau:

Tải trọng tối đa của bồn/kết cấu: Xác định trọng lượng lớn nhất của phôi cần hàn để chọn hệ thống con lăn có khả năng chịu tải phù hợp. Đây là yếu tố quan trọng nhất.
Đường kính của bồn/kết cấu:
- Đường kính tối thiểu và tối đa: Cần đảm bảo hệ thống con lăn có thể điều chỉnh để phù hợp với dải đường kính của các bồn bạn sẽ chế tạo.
- Khoảng cách giữa các cặp bánh xe: Cần phù hợp với chiều dài và đường kính của phôi để đảm bảo ổn định.
Chiều dài bồn/kết cấu: Ảnh hưởng đến số lượng bộ con lăn (con lăn chủ động và con lăn bị động) cần thiết.
Loại vật liệu phôi:
- Thép cacbon, thép không gỉ, hợp kim nhôm, v.v. (ảnh hưởng đến yêu cầu về bảo vệ bề mặt).
- Bề mặt phôi đã được xử lý (sơn, đánh bóng) hay còn thô? (ảnh hưởng đến độ cứng của PU).
Chất lượng lớp PU:
- Độ cứng (Shore Hardness): Thường từ 80A đến 95A. PU mềm hơn (khoảng 80-85A) sẽ bảo vệ bề mặt tốt hơn và hấp thụ sốc tốt hơn, nhưng chịu mài mòn và tải trọng có thể kém hơn một chút. PU cứng hơn (khoảng 90-95A) chịu tải và mài mòn tốt hơn, nhưng khả năng bảo vệ bề mặt có thể giảm. Lựa chọn tùy thuộc vào yêu cầu cụ thể.
- Chất lượng vật liệu PU: Ưu tiên PU nguyên sinh, có độ bền kéo và độ đàn hồi tốt, không bị lão hóa nhanh.
- Công nghệ bọc PU: Đảm bảo PU được bọc chặt vào lõi, không có bọt khí hay khe hở.
Hệ thống truyền động và điều khiển:
- Loại con lăn: Chủ động (có động cơ) hay bị động (không động cơ)?
- Khả năng điều chỉnh tốc độ: Cần điều chỉnh tốc độ quay chính xác (ví dụ: thông qua biến tần) để phù hợp với tốc độ hàn.
- Tính năng điều khiển: Điều khiển từ xa, đồng bộ hóa tốc độ giữa các bộ con lăn (nếu có nhiều bộ).
Môi trường làm việc: Nhiệt độ, độ ẩm, có bụi bẩn hay hóa chất không? (Ảnh hưởng đến lựa chọn bạc đạn, phớt chặn).
Thương hiệu và nhà cung cấp: Lựa chọn nhà cung cấp uy tín, có kinh nghiệm, cung cấp sản phẩm chất lượng cao, có chế độ bảo hành và dịch vụ kỹ thuật tốt.
Các tính năng an toàn: Hệ thống dừng khẩn cấp, bảo vệ quá tải.

6. Ứng Dụng Lý Tưởng Của Con Lăn Hàn Bồn Bọc PU

Con lăn hàn bồn bọc PU được ứng dụng rộng rãi trong nhiều ngành công nghiệp chế tạo và lắp ráp, bao gồm:

Chế tạo bồn bể công nghiệp: Bồn áp lực, bồn chứa hóa chất, bồn xăng dầu, bồn chứa khí, bồn nước.
Chế tạo silo: Silo xi măng, silo ngũ cốc, silo chứa vật liệu rời.
Chế tạo ống lớn: Ống dẫn dầu khí, ống dẫn nước, ống thông gió đường hầm.
Công nghiệp năng lượng: Chế tạo lò hơi, bình tích áp, các bộ phận của nhà máy điện.
Công nghiệp đóng tàu: Chế tạo các bộ phận hình trụ của tàu thủy.
Chế tạo cọc thép, cột đèn cao áp, trụ điện gió.
Các ứng dụng cần xoay, định vị các kết cấu hình trụ nặng và có yêu cầu cao về bề mặt.

Kết Luận

Con lăn hàn bồn bọc PU là một khoản đầu tư chiến lược, mang lại hiệu quả vượt trội cho các doanh nghiệp trong ngành chế tạo bồn bể và kết cấu kim loại. Với khả năng bảo vệ bề mặt phôi, tăng cường chất lượng mối hàn, nâng cao năng suất và kéo dài tuổi thọ thiết bị, chúng là giải pháp không thể thiếu trong quy trình hàn tự động hóa hiện đại.

Việc lựa chọn đúng loại con lăn hàn bồn bọc PU với chất lượng vật liệu, tính năng điều khiển và khả năng chịu tải phù hợp, cùng với việc bảo trì định kỳ, sẽ giúp bạn tối ưu hóa hoạt động sản xuất, giảm thiểu chi phí và đảm bảo chất lượng sản phẩm cuối cùng. Hãy xem con lăn hàn bồn bọc PU không chỉ là một thiết bị, mà là một đối tác đáng tin cậy trong việc nâng tầm quy trình chế tạo của bạn.
