Sản Xuất Con Lăn Hàn Bồn: Quy Trình, Công Nghệ Và Tiêu Chuẩn Chất Lượng

Trong ngành công nghiệp chế tạo bồn bể, đường ống và các kết cấu hình trụ nặng, con lăn hàn bồn (Tank Welding Rotators / Turning Rolls) là thiết bị không thể thiếu, đóng vai trò then chốt trong việc tự động hóa và nâng cao hiệu quả quy trình hàn. Việc sản xuất con lăn hàn bồn đòi hỏi sự kết hợp giữa kỹ thuật cơ khí chính xác, công nghệ điện tử hiện đại và quy trình kiểm soát chất lượng nghiêm ngặt để đảm bảo khả năng chịu tải, độ bền và độ chính xác khi vận hành.

Bài viết này sẽ đi sâu vào quy trình sản xuất con lăn hàn bồn, từ khâu thiết kế ban đầu đến các bước gia công, lắp ráp, kiểm tra và bàn giao sản phẩm. Chúng ta sẽ cùng tìm hiểu về các công nghệ được áp dụng, những vật liệu quan trọng và tiêu chuẩn chất lượng cần tuân thủ để tạo ra một thiết bị tối ưu cho ngành chế tạo kim loại.

1. Con Lăn Hàn Bồn: Nền Tảng Của Quy Trình Hàn Chuyên Nghiệp

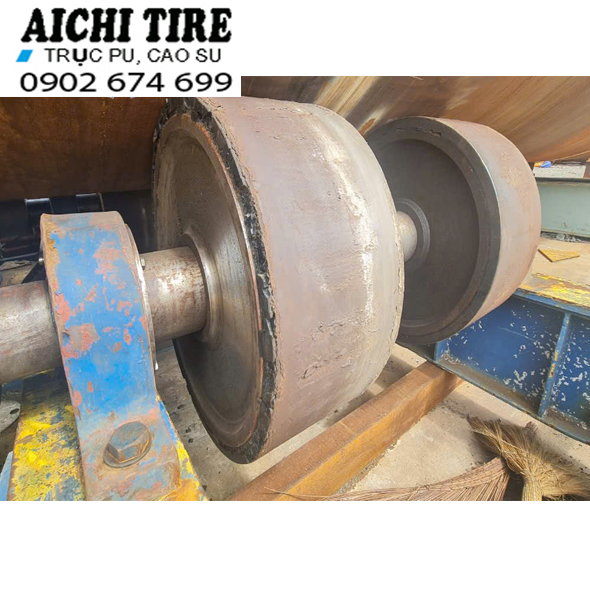

Con lăn hàn bồn là hệ thống máy móc được thiết kế để đỡ, xoay và định vị các chi tiết hàn có hình dạng trụ (bồn, bể, ống, silo, trục quay) với tốc độ và vị trí chính xác. Mục tiêu chính là tạo điều kiện thuận lợi cho việc hàn các mối hàn chu vi (circumferential welds) bằng phương pháp hàn tự động hoặc bán tự động.

Các loại con lăn hàn bồn phổ biến trong sản xuất:

• Con lăn chủ động (Driven Rotator): Có động cơ và hệ thống truyền động để quay bồn.
• Con lăn bị động (Idler Rotator): Không có động cơ, chỉ đóng vai trò đỡ và được quay theo bởi con lăn chủ động.
• Con lăn tự điều chỉnh (Self-Aligning Rotator): Bánh xe có thể tự động điều chỉnh góc nghiêng để ôm sát và đỡ các đường kính bồn khác nhau.
• Con lăn có thể điều chỉnh độ cao (Elevating Rotator): Có khả năng nâng hạ chiều cao bồn.

2. Quy Trình Sản Xuất Con Lăn Hàn Bồn

Quá trình sản xuất con lăn hàn bồn là một chuỗi các bước kỹ thuật phức tạp, đòi hỏi sự chính xác và tuân thủ các tiêu chuẩn kỹ thuật.

2.1. Thiết Kế Và Lập Kế Hoạch

• Nghiên cứu yêu cầu khách hàng: Xác định tải trọng tối đa, dải đường kính phôi, chiều dài phôi, loại vật liệu bồn, môi trường làm việc, mức độ tự động hóa mong muốn.
• Thiết kế cơ khí:
  • Thiết kế khung: Tính toán độ bền, độ cứng vững của khung thép để chịu tải trọng tối đa và lực xoắn. Sử dụng phần mềm CAD (Computer-Aided Design) như SolidWorks, AutoCAD.
  • Thiết kế bánh xe và lõi: Lựa chọn vật liệu lõi (gang, thép, nhôm) và vật liệu bọc ngoài (PU, cao su, thép). Tính toán kích thước, độ cứng của bánh xe để phù hợp với tải trọng và yêu cầu bảo vệ bề mặt phôi.
  • Thiết kế hệ thống truyền động: Lựa chọn động cơ (công suất, mô-men xoắn), hộp giảm tốc (tỷ số truyền), loại khớp nối.
  • Thiết kế cơ cấu điều chỉnh: Phương pháp điều chỉnh khoảng cách bánh xe (thủ công, vít me, thủy lực, điện).
• Thiết kế hệ thống điện và điều khiển:
  • Lựa chọn biến tần (VFD) để điều chỉnh tốc độ quay chính xác.
  • Thiết kế mạch điện, bảng điều khiển, các cảm biến an toàn.
  • Lập trình PLC (Programmable Logic Controller) cho các tính năng tự động hóa.
• Lập kế hoạch sản xuất: Xác định vật liệu cần thiết, quy trình gia công, thời gian sản xuất, kiểm soát chất lượng.

2.2. Gia Công Cơ Khí Các Bộ Phận

• Gia công khung:
  • Cắt thép tấm, thép hình theo bản vẽ bằng máy cắt CNC plasma/laser hoặc cắt thủy lực.
  • Gia công định hình, uốn, đột lỗ bằng máy chuyên dụng.
  • Hàn các chi tiết khung lại với nhau. Quá trình hàn khung yêu cầu độ chính xác cao để đảm bảo độ thẳng và song song của các trục lắp bánh xe.
  • Xử lý bề mặt: Phun bi làm sạch, sơn lót, sơn hoàn thiện để chống gỉ và tăng tính thẩm mỹ.
• Gia công lõi bánh xe:
  • Đúc: Đối với lõi gang, thực hiện quy trình đúc trong khuôn.
  • Gia công cơ khí chính xác: Tiện, phay, khoan các lỗ bạc đạn, rãnh then trên lõi thép/gang/nhôm bằng máy CNC. Đảm bảo độ chính xác cao để bánh xe quay êm và bền.
• Gia công trục bánh xe: Tiện, mài, nhiệt luyện trục thép để đạt độ cứng và độ bền cần thiết.
• Gia công các chi tiết khác: Con lăn dẫn hướng, cơ cấu điều chỉnh, các chi tiết nhỏ khác.

2.3. Sản Xuất Bánh Xe Bọc PU (Nếu có)

Đây là một quy trình chuyên biệt và rất quan trọng:

• Chuẩn bị lõi: Lõi bánh xe (gang, thép, nhôm) được làm sạch kỹ lưỡng, có thể phun cát hoặc xử lý hóa học bề mặt để tăng độ bám dính.
• Gia công lớp PU:
  • Sử dụng máy trộn và máy bơm chuyên dụng để trộn hóa chất polyurethane.
  • Đổ hoặc ép hỗn hợp PU lỏng vào khuôn chứa lõi bánh xe.
  • Quá trình lưu hóa (curing) trong lò hoặc ở nhiệt độ phòng để PU đông cứng và đạt được các đặc tính cơ học mong muốn (độ cứng Shore, độ bền kéo).
  • Sau lưu hóa, bánh xe có thể được mài hoặc tiện lại để đạt kích thước và độ nhẵn bề mặt chính xác.

2.4. Lắp Ráp

• Lắp ráp bạc đạn: Bạc đạn được lắp vào lõi bánh xe một cách chính xác, đảm bảo không có độ rơ hoặc kẹt.
• Lắp ráp bánh xe vào trục: Bánh xe được lắp lên trục, có thể sử dụng then, chốt hoặc ép nhiệt.
• Lắp ráp hệ thống truyền động: Động cơ, hộp giảm tốc, khớp nối được lắp vào khung.
• Lắp ráp hệ thống điều khiển: Bảng điều khiển, tủ điện, các cảm biến được lắp đặt và đấu nối dây điện theo sơ đồ.
• Lắp ráp tổng thể: Các bộ phận lớn được lắp ráp lại với nhau trên khung cơ sở.

2.5. Kiểm Tra Và Thử Nghiệm

Đây là bước cực kỳ quan trọng để đảm bảo chất lượng và an toàn:

• Kiểm tra hình học: Kiểm tra độ thẳng, độ song song của các trục, kích thước tổng thể theo bản vẽ.
• Kiểm tra chất lượng mối hàn: Kiểm tra các mối hàn khung bằng phương pháp trực quan, siêu âm (UT) hoặc chụp X-quang (RT) nếu cần.
• Kiểm tra điện: Kiểm tra hệ thống điện, an toàn điện, chức năng của biến tần và các thiết bị điều khiển.
• Chạy thử không tải: Kiểm tra độ êm ái khi quay, tiếng ồn, rung động.
• Chạy thử có tải: Đặt tải trọng mô phỏng hoặc tải trọng thực tế (nếu có thể) để kiểm tra khả năng chịu tải, độ ổn định của hệ thống truyền động và bánh xe ở các tốc độ khác nhau.
• Kiểm tra tính năng an toàn: Nút dừng khẩn cấp, bảo vệ quá tải.
• Đo lường tốc độ quay: Đảm bảo tốc độ quay bồn chính xác theo yêu cầu.
• Đo độ ồn và rung động: Đảm bảo nằm trong giới hạn cho phép.

2.6. Hoàn Thiện Và Đóng Gói

• Vệ sinh công nghiệp sạch sẽ.
• Sơn hoàn thiện lại các chi tiết (nếu cần).

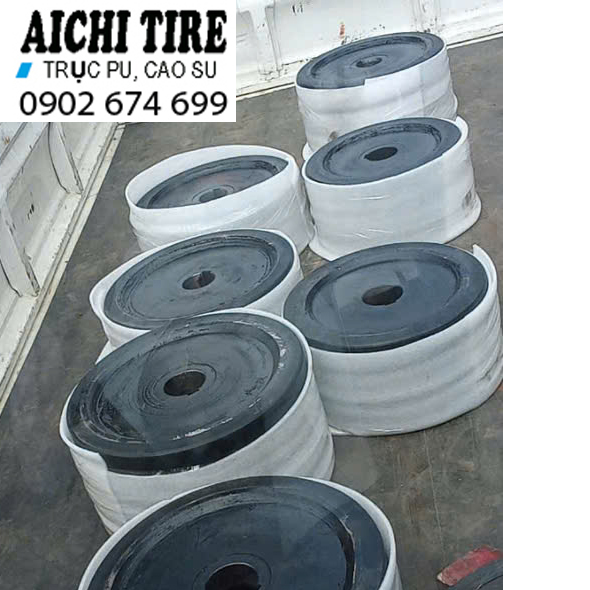

• Đóng gói cẩn thận để bảo vệ thiết bị trong quá trình vận chuyển.
• Lập tài liệu kỹ thuật, hướng dẫn sử dụng và bảo trì.

3. Công Nghệ Và Tiêu Chuẩn Trong Sản Xuất

Để sản xuất con lăn hàn bồn chất lượng cao, các nhà sản xuất cần áp dụng:

• Công nghệ hàn tiên tiến: Hàn MIG/MAG, hàn TIG, hàn hồ quang chìm (SAW) để đảm bảo chất lượng mối hàn khung.
• Máy gia công CNC: Đảm bảo độ chính xác cao trong gia công các chi tiết cơ khí.
• Hệ thống điều khiển hiện đại: Biến tần (VFD) để điều chỉnh tốc độ vô cấp, PLC để tự động hóa các chức năng, màn hình HMI (Human-Machine Interface) để dễ dàng thao tác.
• Hệ thống kiểm soát chất lượng (QC): Tuân thủ các tiêu chuẩn quốc tế như ISO 9001 (Quản lý chất lượng), ISO 3834 (Yêu cầu chất lượng đối với hàn nóng chảy vật liệu kim loại).
• Lựa chọn vật liệu chất lượng cao: Thép kết cấu cường độ cao cho khung, thép hợp kim cho trục, bạc đạn từ các nhà sản xuất uy tín (SKF, FAG, NSK), PU chất lượng cao.

4. Các Yếu Tố Ảnh Hưởng Đến Chất Lượng Sản Phẩm

• Độ chính xác gia công: Sai số nhỏ trong gia công có thể dẫn đến rung động, mài mòn nhanh và giảm tuổi thọ.
• Chất lượng mối hàn: Mối hàn khung yếu có thể gây gãy vỡ khi tải nặng.
• Chất lượng vật liệu: Vật liệu kém chất lượng sẽ nhanh chóng xuống cấp dưới tác động của tải trọng và môi trường.
• Chất lượng lắp ráp: Lắp ráp không đúng kỹ thuật có thể gây kẹt, rơ hoặc hỏng hóc các bộ phận.
• Kiểm soát chất lượng: Quy trình kiểm tra, thử nghiệm nghiêm ngặt là yếu tố quyết định.

5. Xu Hướng Phát Triển Trong Sản Xuất Con Lăn Hàn Bồn

• Tăng cường tự động hóa và thông minh hóa: Tích hợp sâu hơn với hệ thống hàn tự động, điều khiển từ xa, khả năng chẩn đoán lỗi.
• Vật liệu tiên tiến: Nghiên cứu và ứng dụng các loại PU hoặc vật liệu composite mới có độ bền cao hơn, chịu nhiệt tốt hơn.
• Thiết kế modul: Cho phép dễ dàng tùy chỉnh, nâng cấp và bảo trì.
• Phù hợp với tiêu chuẩn công nghiệp 4.0: Kết nối IoT, phân tích dữ liệu hoạt động để tối ưu hóa hiệu suất.

Kết Luận

Sản xuất con lăn hàn bồn là một lĩnh vực chuyên sâu, đòi hỏi năng lực kỹ thuật cao và sự đầu tư nghiêm túc vào công nghệ. Một con lăn hàn bồn được sản xuất với quy trình chuẩn, vật liệu chất lượng cao và kiểm soát chất lượng chặt chẽ không chỉ đảm bảo hiệu suất tối ưu cho quá trình hàn, mà còn mang lại độ bền, an toàn và hiệu quả kinh tế lâu dài cho doanh nghiệp. Việc lựa chọn nhà sản xuất uy tín, có kinh nghiệm và cam kết về chất lượng là chìa khóa để sở hữu một hệ thống con lăn hàn bồn đáng tin cậy.
